产品介绍
数控车铣复合机床是现代制造业中集车削与铣削功能于一体的高端加工设备，通过高度集成的数控系统实现多工序协同作业，显著提升加工效率与精度。其核心优势在于“一次装夹、多工序完成”的加工理念，广泛应用于航空航天、汽车制造、模具加工及电子精密制造等领域。
功能特点
1、复合加工能力：机床整合了数控车床与数控铣床的核心功能，可完成车削、铣削、钻孔、攻丝、铣齿等多种工艺，支持复杂曲面、异形零件及高精度型面的加工需求。通过双主轴结构与自动换刀装置，实现车削与铣削的同步或交替作业，缩短工艺链。
2、高精度与稳定性：采用全数控操作与高刚性床身设计，配备在线检测功能，实时监测加工误差并自动补偿，确保工件尺寸精度与表面质量。全封闭保护罩与自动冷却系统有效减少热变形，保障设备长期稳定运行。
3、快速生产与灵活适配：支持多刀位自动换刀与全轴联动，快速切换加工工具，减少辅助时间。模块化设计可根据生产需求灵活配置功能单元，适应多品种、小批量生产模式，提升设备利用率。
技术优势
1、减少装夹误差：单次装夹完成多工序加工，避免重复定位导致的基准丢失与精度下降，尤其适合复杂零件的高一致性生产。
2、降低制造成本：缩短工艺链、减少设备占地面积与工装夹具数量，降低固定资产投资与维护成本。
3、智能化集成：通过传感器与数控系统实现加工参数自动调整、远程监控与故障诊断，提升生产管理的科学性与响应速度。
应用场景
1、航空航天：加工发动机叶片、涡轮盘等高强度、高精度关键部件。
2、汽车制造：生产变速箱壳体、转向节等复杂结构件，提升生产效率与质量稳定性。
3、模具与电子制造：加工高精度模具型腔与微型电子元件，满足精密加工需求。
CK46D-8车铣复合机床为X、Y、Z、C轴伺服控制半闭环式斜床身车铣复合机，结构及外形尺寸紧凑合理，主轴(C轴)为伺服电机驱动。能够实现对各种材料轴类，盘类等零件的外圆、端面、螺纹的车削，径向和轴向各种曲面铣削、钻孔等多种工序加工，适合于小型零件的加工制造。
|

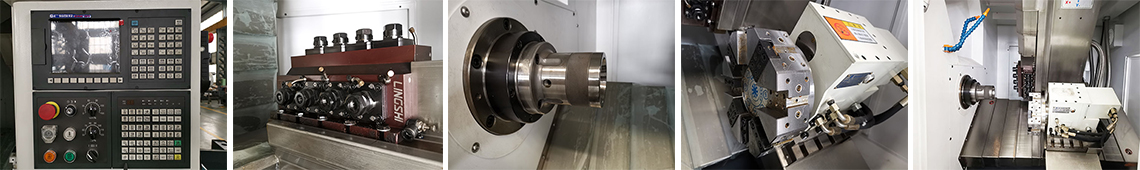

基本配置： 广数GSK988TA系统 精密预拉伸滚珠丝杠 液压筒夹 8工位伺服刀塔 伺服电机(C轴功能) 4+4 Y轴动力头 自动润滑系统 自动冷却系统 全防护罩 |
Standard Accessories： Controller：GSK988TA High precision pre-tension ball screw Hydraulic Collet Chuck 8T Servo turret Servo main motor (C axis) 4+4 Living Tool with Y axis Auto lubrication system Auto Cooling system Full splash cover |
|
可选配置： FANUC、SIEMENS等其他系统 排屑机 送料机 |
Optional Accessories： FANUC、SIEMENS or other brand controller Chain Type Chip Conveyor Bar Feeder |
|
技术参数 |
Specification |
CK46D-8 |
|
|
床身上最大回转直径 |
Max. dia. swing over bed |
450mm |
|
|
溜板上最大回转直径 |
Max. dia. Swing over carriage |
160mm |
|
|
最大切削长度 |
Max. working length |
450mm |
|
|
床身结构 |
Machine bed structure |
35° 斜床身Slant type |
|
|
主轴锥度 |
Spindle nose |
A2-5 |
|
|
主轴转速 |
Spindle speed |
50-4500r/min |
|
|
主轴通孔 |
Spindle bore |
56mm |
|
|
主电机功率 (C 轴) |
Main motor (C axis) |
7.5kw |
|
|
动力头 |
Living tool |
4 (ER25) + 4 (ER25) |
|
|
动力头功率 |
Living tool power |
2.3kw |
|
|
动力头转速 |
Living tool speed |
3000r/min |
|
|
行程 Transverse |
X轴 |
X axis |
500mm |
|
Z轴 |
Z axis |
450mm |
|
|
Y轴 |
Y axis |
240mm |
|
|
刀塔形式 |
Turret type |
8工位液压刀塔 8 Hydraulic turret |
|
|
快移速度 Rapid movement |
X轴 |
X axis |
24000mm/min |
|
Z轴 |
Z axis |
24000mm/min |
|
|
Y轴 |
Y axis |
15000mm/min |
|
|
X/Y/Z 定位精度 |
X/Y/Z positioning accuracy |
0.006mm |
|
|
X/Y/Z 重复定位精度 |
X/Y/Z Repositioning accuracy |
0.003mm |
|
|
机床重量 |
Weight |
3t |
|
|
机床尺寸 |
Machine size |
2500X1800X1800mm |
|
