产品介绍
斜车数控机床，即斜床身数控车床，是现代制造业中一款以高精度、高稳定性为核心优势的自动化加工设备。其床身采用独特的斜角设计，与地面形成一定倾斜角度，形成直角三角形结构，在加工性能与空间利用上实现了突破性优化。
核心结构优势
1、刀塔布局优化：斜床身设计使X向拖板长度显著增加，可配置更多刀位数，满足复杂工件的多工序连续加工需求。刀塔从工件斜上方切入，切削力方向与重力方向一致，有效减少振动与振纹，提升表面加工质量。
2、刚性强化设计：相比平床身结构，斜床身截面积更大，抗弯曲与抗扭能力显著增强，尤其适用于中大型工件的高刚性加工。倾斜导轨设计使切削力分散更均匀，进一步提升了机床的稳定性。
功能特性
1、多轴联动加工能力：支持直线插补、圆弧插补等复杂运动轨迹，可完成直线圆柱、斜线圆柱、圆弧、螺纹、槽、蜗杆等复杂工件的加工，满足高精度零件的批量生产需求。
2、智能化补偿系统：配备刀具检测装置，可自动校准刀尖位置并补偿磨损，减少换刀调试时间。液压系统与数控系统协同控制刀架移动，确保加工精度与效率。
3、自动化排屑与散热：倾斜导轨设计便于铁屑集中至排屑机，避免积屑导致的导轨热变形。冷却箱与排屑器独立分离，减少热切削对机床精度的影响，保障长期稳定性。
机床优点
1、高刚性：采用整体式高强度HT300铸铁床身，采用45°倾斜床身结构，具有足够的刚性和良好的精度保持性好。
2、高精密：采用台湾高精度高刚性滚柱线性导轨和高精密预拉伸滚珠丝杠，高精度高刚性套筒式主轴单元。确保整个机床持续高精度工作。
3、高负载：尾座采用平导轨设计，主轴箱垂直安装，在保证机床稳定性的同时，大大提高机床负载。
4、高能效：高主轴转速，高移动速度，极短的换刀时间，自动排屑。保证机床快速生产。
5、安全：全封闭防护严防三漏，钢化玻璃安全窗，操作安全舒适。
应用领域
1、高端制造行业：在航空航天领域，斜车数控机床可加工复杂曲面与高精度孔；在汽车制造中，承担发动机缸体、曲轴等核心部件的精密加工任务。
2、精密零部件加工：适用于模具制造、医疗器械、电子元件等行业，满足对零件尺寸精度、表面光洁度及形位公差的严苛要求。
3、非金属材料加工：可对塑胶、亚克力、POM等轻质材料进行高精度切削，拓展至卫浴、灯饰、电子等行业。
维护与可靠性
1、全导轨防护设计：有效隔绝切削液与碎屑，延长导轨寿命。
2、高刚性刀塔：采用卧式转塔结构，定位精度高，重切削时变形小。
3、模块化维护：冷却系统与主机分离，便于定期检修与保养，降低停机风险。
TC斜车数控机床是一款高速精密数控车床。数控系统能同时控制X,Z轴移动，可快速自动完成黑色金属、有色金属和部分非金属零件轴类及盘类零件的内外圆柱面、圆锥面、圆弧表面、端面、切槽、各种螺纹（公英制螺纹、圆锥螺纹、变径螺纹、端面螺纹）、钻孔、铰孔、镗孔、倒角等工序的切削加工。加装动力刀塔后，可完成铣削，钻孔，攻丝等更多复杂加工工序。
|

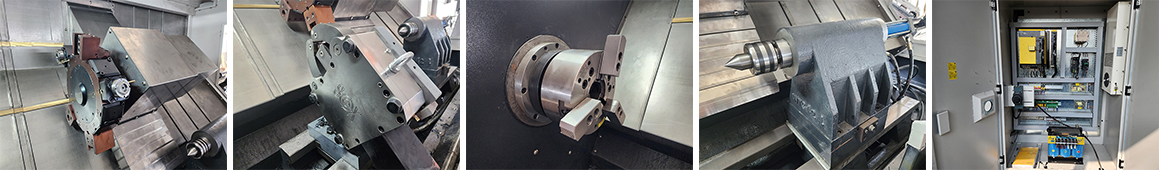

基本配置： 广数GSK980TDI系统 三爪中空液压卡盘 12工位液压刀塔 液压尾座 自动移动尾座 伺服主轴电机 自动润滑系统 自动冷却系统 全防护罩 链式排屑机 |
Standard Accessories： Controller：GSK980TDI Hydraulic Hollow 3-jaw chuck 12T Hydraulic turret Hydraulic Tailstock Tailstock auto movement Servo spindle motor Auto lubrication system Auto Cooling system Full splash cover Chain Type Chip Conveyor |
|
可选配置： FANUC、SIEMENS等其他系统 12工位(Y轴)动力刀塔， 可编程尾座 液压中心架 送料机 对刀仪 |
Optional Accessories： FANUC、SIEMENS or other brand controller 12T (Y axis) Powered Turret Programmable Tailstock Hydraulic Center Rest Bar Feeder Tool Setting |
|
技术参数 |
Specifications |
Unit |
TC4540 |
TC4550 |
|
床身角度 |
Bed incline |
|
45° |
45° |
|
床身上回转直径 |
Cutting capacity over bed |
mm |
Φ400 |
Φ500 |
|
溜板上回转直径 |
Cutting capacity over support |
mm |
Φ250 |
Φ360 |
|
最大工件长度 |
Max workpiece length |
mm |
1000 |
1000 |
|
卡盘尺寸 |
Chuck size |
|
A2-6 8” |
A2-6 8” / A2-8 10” |
|
主电机功率 |
Spindle power |
kw |
7.5-11 |
11-15 |
|
主轴转速 |
Spindle speeds |
rpm |
3500 |
3500 / 2600 |
|
主轴通孔 |
Spindle bore |
mm |
Φ65 |
Φ65 / Φ87 |
|
通过棒料直径 |
Through-spindle draw tube bore |
mm |
Φ50 |
Φ72 |
|
X轴伺服电机扭矩 |
X axis servo motor |
NM |
15 |
15 |
|
X 轴行程 |
X travel |
mm |
220 |
250 |
|
Z 轴伺服电机扭矩 |
Z axis servo motor |
NM |
15 |
15 |
|
Z轴行程 |
Z travel |
mm |
1000 |
1000 |
|
刀塔容量 |
Turret capacity |
|
12pcs |
12pcs |
|
刀杆尺寸 |
Standard handle size |
mm |
20×20 |
20×20 |
|
尾座套筒直径 |
Tailstock sleeve diameter |
mm |
Φ75 |
Φ75 |
|
尾座套筒行程 |
Tailstock sleeve travel |
mm |
120 |
120 |
|
尾座行程 |
Tailstock travel |
mm |
700 |
700 |
|
尾座套筒锥度 |
Tailstock taper |
|
MT5 |
MT5 |
|
定位精度 |
Positioning accuracy |
mm |
0.01 |
0.01 |
|
重复定位精度 |
Repeatability accuracy |
mm |
0.008 |
0.008 |
|
机床尺寸 |
Overall dimensions |
m |
4.7×2.2×2.3 |
4.7×2.2×2.3 |
|
机床重量 |
Weight |
kg |
3600 |
4200 |
